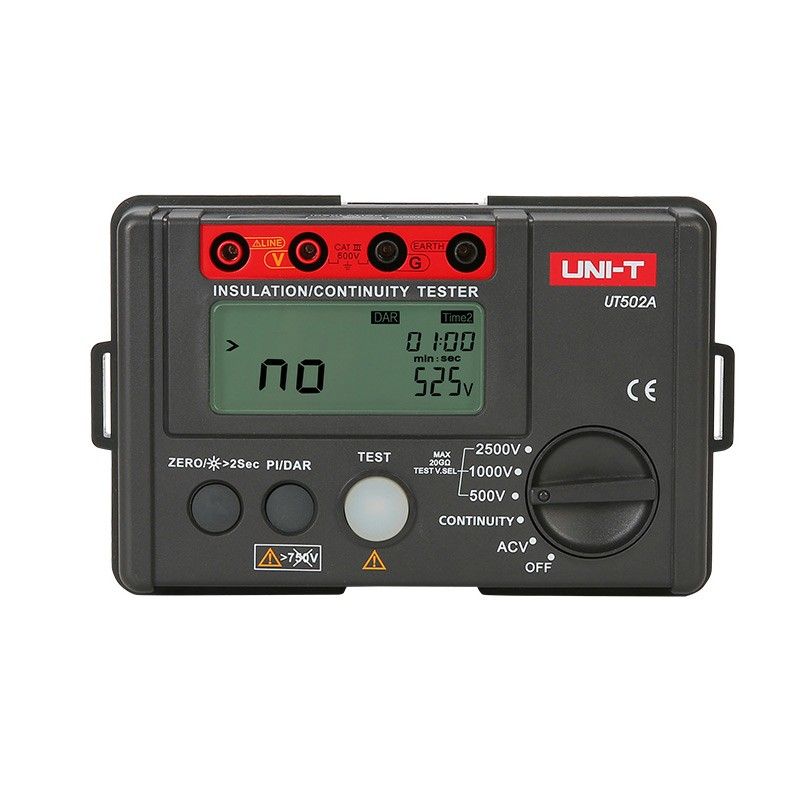

UT502A 绝缘电阻测试仪
UT502A绝缘电阻测试仪，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。该系列集成绝缘电阻、交流电压、CONTINUITY低电阻、PI极化指数和DAR绝缘吸收比等功能参数测量；是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
UT502A产品主要特点
液晶显示1999字计数，超限指示
具有交流电压测量功能
PI极化指数和DAR绝缘吸收比测量，自动计算电阻比率
具有CONTINNUIY低电阻接地连续性测量功能
ZERO低电阻归零功能，提高测量准确度
自动关机,节省电池电量
背光灯功能，便于在阴暗光线下操作
自动放电，自动释放电压功能
连续测量模式，具有红色警示灯及蜂鸣器报警功能
仪表符合UL及CE欧洲共同体(European Union)标准
技术参数
基本功能 | 量程 | 基本精度 | |
型号 | UT502A | ||
绝缘电阻(Ω) | 输出电压 | 500V/1000V/2500V | 0%～10% |
2500V | 0.00MΩ～99.9MΩ | ±(3%+5) | |
100MΩ～9.9GΩ | ±(5%+5) | ||
10.0GΩ～20.0GΩ | ±(10%+5) | ||
负载电流能力 | 500V(R=500KΩ)1mA | 0%+10% | |
1000V(R=1MΩ) 1mA | 0%+10% | ||
2500V(R=2.5MΩ) 1mA | 0%+10% | ||
短路电流 | <2mA | ||
低电阻(Ω) | 测量电压 | 约 5.0V | ±(2%+3) |
0.00Ω～200Ω | |||
最大电流 | >200mA | ||
交流电压 (V) | 30V～750V | ±(2%+3) | |
特殊功能 | |||
吸收比 | √ | ||
极化指数 | √ | ||
自动量程 | √ | ||
低电压显示 | √ | ||
LCD 背光 | √ | ||
灯光报警 | √ | ||
蜂鸣报警 | √ | ||
高压警示 | √ | ||
超限指示 | √ | ||
自动放电 | √ | ||
输出电压副显 | √ | ||
10MΩ内阻自检 | |||
一般特征 | |||
电源 | 1.5V 碱性电池(5#) × 6 | ||
LCD尺寸 | 70.6mm × 34mm | ||
机身颜色 | 红色+灰色 | ||
机身重量 | 500g | ||
机身尺寸 | 150mm × 100mm × 71mm | ||
标准配件 | 电池、探针、鳄鱼夹、测试线、布包、背带 | ||
标准包装 | 彩盒、说明书、保修卡 | ||
标准包装数量 | 20台 | ||
标准包装尺寸 | 500mm ×380mm × 330mm | ||
标准包装箱毛重 | 10.5 Kg | ||
